  電力測試設備有一個測試項目為距離保護，是微機繼電保護測試儀的一項測試。下面大家和馳宇電力專家一起來看看，微機繼電保護測試儀的距離保護。

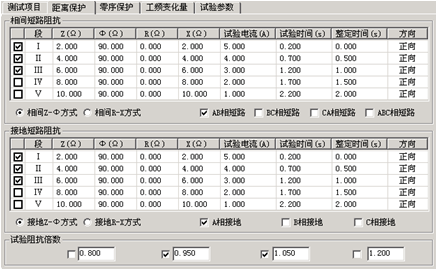

  只有選擇了“距離保護”測試項目時，該頁面才處于激活狀態，允許設置相應參數。如下圖所示：
  相間短路阻抗和接地距離阻抗

  1、可以打“√”選擇需要進行哪幾段保護試驗。

  2、直接將保護整定值輸入阻抗數據框中。定值可以選擇按Z-Φ方式還是按R-X方式輸入。

  3、設置的每段試驗電流必須大于保護的啟動電流。并且相間距離試驗中，其阻抗與電流的乘積約為20－40V內較好，不能超過57V；接地距離試驗中，其阻抗與電流的乘積約為20－30V內較好，不能超過57V。一般還應遵守阻抗（或電抗）越小，電流越大的原則，才能保證測試更準確。

  4、設置的各段“試驗時間”必須大于該段的整定動作時間。例如：假設I段整定動作時間為0s，II段為0.5s，III段為1.0s?？紤]到保護本身跳閘有一定的固定延時，可以設I、II、III段的試驗時間分別為0.2s、0.7s、1.2s，如上圖所示。這樣，測試的理想結果將是：0.95倍時，本段動作，1.05倍時，本段不動，下一段時間不夠也動作不了。也可以將上述三段的時間均設置得大于第三段動作時間。這樣，測試的理想結果將是：0.95倍時，本段動作，1.05倍時，本段不動，下一段動作。

  5、將各段整定動作時間輸入“整定時間”框內，該時間參量只起參考作用，不影響試驗結果。

  6、在“方向”欄中，用鼠標單擊，可在“正向”與“反向”之間切換，這樣能方便測試一些方向性的距離保護。

  7、最后再選擇需要測試的故障類型。其中單相接地故障用于接地距離阻抗校驗，兩相短路和三相短路用于相間距離阻抗校驗。如過要做接地距離試驗還需正確輸入零序補償系數。推薦閱讀：微機繼電保護測試儀的界面使用說明

  以上是微機繼電保護測試儀的距離保護，馳宇電力專業生產電力檢測設備，如有需要，請聯系馳宇電力客服。
